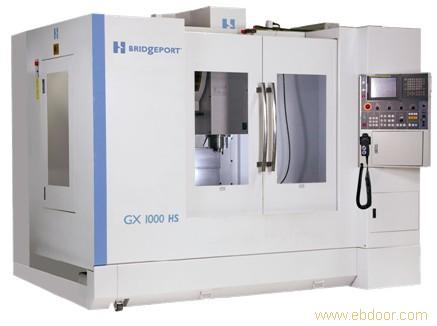

数 值

备 注

加工范围

1020×540×540mm

主轴鼻端至工作台面

145-685mm

工作台前端至门边

183.6mm

主轴中心到主柱

584.2mm

工作台

1120×540mm

工作台承重

800kg

T型槽大小

18mm×3×160mm

主轴

锥度

NO.40

主轴功率

14.7 HP/11 KW

转速

12000 rpm

扭矩

70 Nm

丝杠

直径

40 mm

螺距

12 mm

进给率

快速移动速率（三轴）

36 m/min

切削进给率

12 m/min

自动换刀装置

刀具数

24

刀库形式

机械臂式

选刀方式

双向就近选刀

刀具刀柄规格

BT40

刀具直径

80 mm

相邻刀空刀时直径

150 mm

最长刀具

300 mm

刀重

8 kg

（削－削）换刀时间

4.3 sec

精度

定位精度

0.010 mm

ISO 230-2(1997)

重复精度

0.004 mm

马达

X轴功率

1.6 KW

Y轴功率

3.0kW

Z轴功率

4.0kW

冷却水及冲屑功率

1.15HP

润滑系统

主轴轴承

油脂润滑

线轨和丝杠

手动中央集中油脂润滑

拉刀气压缸

润滑油

冷却系统

主轴油冷

水箱容量

400 L

标准冷却

67 L/min

冲屑水流量

114 L/min

其他

最少空压需求

70 psi,5kg/cm2

动力供给需求

20 KVA/三相380V

尺寸

2955×2173×2626

重量

5500

选择附件

主轴中心冷却

280 psi.(20 bar)

刀具测量装置

工件测量装置

吹屑装置（M码控制）

双管卤素工作灯

三色工作指示灯

冲屑装置

第四轴驱动(Fanuc)

第四轴连线预埋
