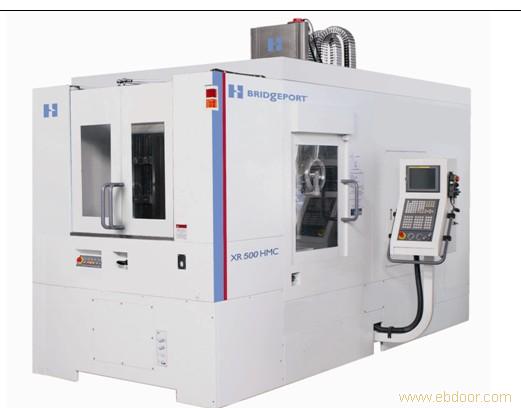

XR 500－5 HMC  规格参数

行程

X轴             760mm

Y轴 640mm

Z轴               760mm

工作台

工作台尺寸 500 x500mm

工作台承重 500kg

工件回旋直径               760 mm

工件高度              800 mm

台面构成 24 X M16，节距100 mm

B轴旋转分辨率 1 deg

分度时间 2.5 sec. 90 deg

交换工作台

工作台数量 2

交换方式                      旋转式

交换时间            10.5sec.

工作台夹持力 40000N

定位

自动进给模式（X、Y轴） 48m/min

自动进给模式（Z轴） 48m/min

进给速率范围（X、Y轴） 0.003-12m/min

进给速率范围（Z轴）  0.003-12m/min

加速度（x、y、z轴）

Fanuc 4/5/5m/ s2

最小增量输入  0.001mm

滚珠丝杠直径和节距(X/Y/Z) 45×16mm

轴推力（X/Y/Z）Fanuc 21309N

主轴

主轴转速范围 6,000 RPM

Fanuc主轴电机额定功率（S3-40%） Fanuc 26kW

Fanuc主轴电机扭矩（S3-40%） 397Nm

主轴轴承内径             100mm

刀柄 BT50

主轴内锥 Face & Taper 50

主轴鼻端到工作台中心距离 110-870mm

主轴中心到工作台面距离 85-725mm

控制系统

Fanuc   18i MB

自动换刀装置

刀柄类型              BT 50 taper

刀库容量              40 Tools (optional 60或150)

随机就近选刀                                                                                 双向式

刀具直径（相邻有刀）               110 mm

刀具直径（相邻无刀）                         220 mm

刀具长度 400 mm

刀具重量 15kg

随机换刀时间（切削对切削） 5.4seconds

随机换刀时间（刀对刀） 2.6seconds

冷却液和切屑管理

切屑排除  排屑螺杆2组

冷却液箱容量  450L

冲屑水枪 Standard

舱顶喷淋装置 Standard

主轴中心出水 20bar

精度ISO 230-2

定位精度（X/Y/Z） 0.008mm

重复精度（X/Y/Z） 0.004mm

B轴（工作台）分度定位精度 6 arc secs

B轴（工作台）分度重复精度 3 arc secs

工作台交换重复精度 0.015mm

机床外形尺寸

机床高              2,655mm

占地 3,535 x 5,060mm

机床重量 13,000kg

服务需求（Fanuc）

输入电源

输入电源电性结构    Balanced 3-phase

频率 50 Hz

功率 40KVA

系统的电源电压 208 – 230 volt

其它电压需求需要配置外置变压器

压缩空气（空气流量）              80 psi/4.9 cfm

冷却液流量                        60 L/min，3bar

过主轴中心冷却             25L/min，20bar

舱顶喷淋 75 L/min，1.5bar

地基要求：

地基平整无裂缝，地基材料稳定、适合承重。

机床安放采用
